Giętarka ręczna pierścieniowa do rur i profili PRM 10 E Metallkraft

Description

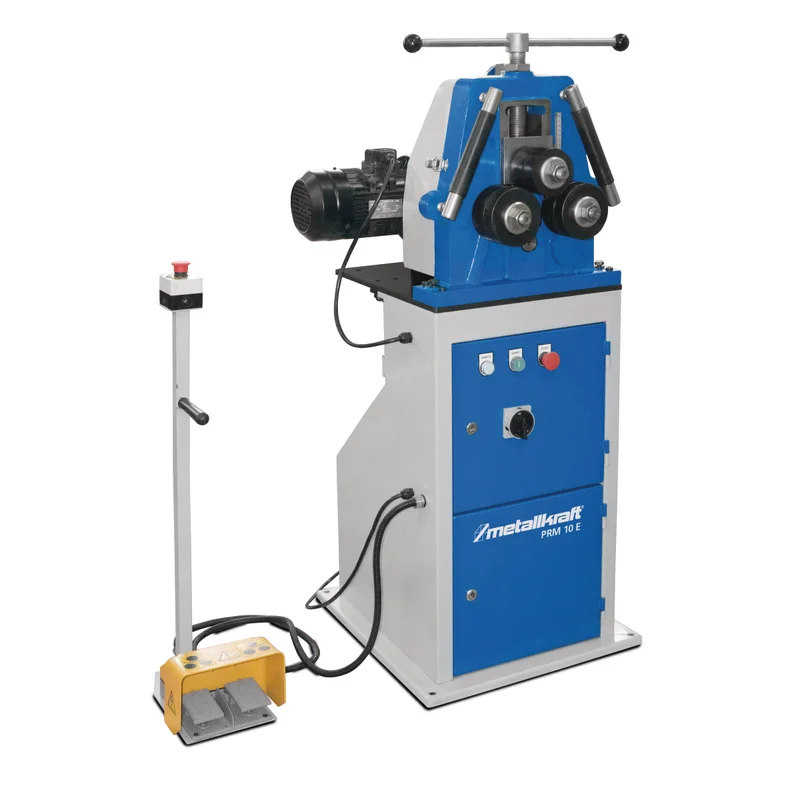

Giętarka ręczna pierścieniowa do rur i profili Metallkraft PRM 10 E – Giętarka do profili i rur z napędem silnikowym

• Giętarka pierścieniowa Metallkraft PRM 10 E z napędem silnikowym, przeznaczona do gięcia rur, profili i materiałów pełnych.
• Możliwość pracy w pionie i poziomie – idealna do różnych zastosowań.
• Stabilna konstrukcja – umożliwia bezpieczne mocowanie do podłoża.
• Napęd dwóch dolnych walców za pomocą korby ręcznej oraz silnika.
• Hartowane i szlifowane wałki stalowe zapewniają długą żywotność urządzenia.
• Napęd elektryczny – silnik o mocy 1,1 kW, napięcie 400V.
• Obroty lewo/prawo sterowane za pomocą pedału nożnego z wyłącznikiem awaryjnym.

Zastosowanie:

• Warsztaty i zakłady produkcyjne – idealna do formowania rur, profili i materiałów pełnych.
• Produkcja seryjna – urządzenie przystosowane do intensywnej pracy z dużą precyzją.
• Praca z profilami i rurami o różnych kształtach – wszechstronne zastosowanie do profili kwadratowych, prostokątnych, okrągłych i teowych.
• Gięcie materiałów o różnej grubości i wytrzymałości – urządzenie radzi sobie z szerokim zakresem parametrów gięcia.

Dane techniczne:

Wymiary i wag:

• Długość (produktu): ok. 700 mm.
• Szerokość/głębokość (produkt): ok. 700 mm.
• Wysokość (produktu): ok. 1400 mm.
• Waga (netto): ok. 230 kg.

Zdolności gięcia – Typ profilu Standard:

• Materiał kwadratowy – Wymiary (granica plastyczności 24 kg/mm²): 20 mm.
• Materiał kwadratowy – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 500 mm.
• Materiał kwadratowy – Wymiary (granica plastyczności 24 kg/mm²): 10 mm.
• Materiał kwadratowy – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 160 mm.
• Płaska oś światła materiału – Wymiary (granica plastyczności 24 kg/mm²): 50 x 10 mm.
• Płaski materiał, oś lekka – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 400 mm.
• Płaska oś światła materiału – Wymiary (granica plastyczności 24 kg/mm²): 40 x 5 mm.
• Płaski materiał, oś lekka – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 160 mm.
• Płaski materiał, oś ciężka – Wymiary (granica plastyczności 24 kg/mm²): 130 x 10 mm.
• Płaski materiał ciężka oś – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 500 mm.
• Płaski materiał, oś ciężka – Wymiary (granica plastyczności 24 kg/mm²): 120 x 5 mm.
• Płaski materiał, oś ciężka – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 190 mm.
• Górna część środnika o przekroju teowym – Wymiary (granica plastyczności 24 kg/mm²): 35 x 4,5 mm.
• Środnik o profilu T przy górnym – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 600 mm.
• Górna część środnika o przekroju teowym – Wymiary (granica plastyczności 24 kg/mm²): 30 x 4 mm.
• Środnik o profilu T przy górnym – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 400 mm.
• Noga zewnętrzna z profilu UPN – Wymiary (granica plastyczności 24 kg/mm²): U40 x 20 mm.
• Noga zewnętrzna z profilu UPN – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 700 mm.
• Noga zewnętrzna z profilu UPN – Wymiary (granica plastyczności 24 kg/mm²): U30 mm.
• Noga zewnętrzna z profilu UPN – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 500 mm.

Zdolności gięcia – Typ profilu Opcjonalnie:

• Rura kwadratowa – Wymiary (granica plastyczności 24 kg/mm²): 30 x 2 mm.
• Rura kwadratowa – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 900 mm.
• Rura kwadratowa – Wymiary (granica plastyczności 24 kg/mm²): 20 x 2 mm.
• Rura kwadratowa – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 600 mm.
• Rura prostokątna, oś ciężka – Wymiary (granica plastyczności 24 kg/mm²): 38 x 20 x 2 mm.
• Rura prostokątna, oś ciężka – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 1000 mm.
• Rura prostokątna, oś ciężka – Wymiary (granica plastyczności 24 kg/mm²): 30 x 15 x 1,5 mm.
• Rura prostokątna, oś ciężka – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 600 mm.
• Rura okrągła – Wymiary (granica plastyczności 24 kg/mm²): 25,4 x 2 mm.
• Rura okrągła – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 800 mm.
• Rura okrągła – Wymiary (granica plastyczności 24 kg/mm²): 19,05 x 1,5 mm.
• Rura okrągła – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 400 mm.
• Profil okrągły – Wymiary (granica plastyczności 24 kg/mm²): 27 mm.
• Profil okrągły – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 500 mm.
• Profil okrągły – Wymiary (granica plastyczności 24 kg/mm²): 17 mm.
• Profil okrągły – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 160 mm.
• Kątownik izoscele, wymiary zewnętrzne nóg – Wymiary (granica plastyczności 24 kg/mm²): 35 x 35 x 4 mm.
• Kątownik izoscele, profil zewnętrzny nogi – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 800 mm.
• Kątownik izoscele, wymiary zewnętrzne nóg – Wymiary (granica plastyczności 24 kg/mm²): 30 x 30 x 4 mm.
• Kątownik izoscele, profil zewnętrzny nogi – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 400 mm.
• Kątownik równoramienny, profil wewnętrzny nogi – Wymiary (granica plastyczności 24 kg/mm²): 35 x 35 x 4 mm.
• Kątownik równoramienny, profil wewnętrzny nogi – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 800 mm.
• Kątownik równoramienny, profil wewnętrzny nogi – Wymiary (granica plastyczności 24 kg/mm²): 30 x 30 x 4 mm.
• Kątownik równoramienny, profil wewnętrzny nogi – Min. średnica gięcia (granica plastyczności 24 kg/mm²): 400 mm.

Dane elektryczne:

• Moc silnika napędowego: 1,1 kW.
• Napięcie zasilania: 400V.

Dane dotyczące maszyn:

• Górna część średnicy wału: 30 mm.
• Dolna średnica wału: 30 mm.
• Górna średnica walca górnego: 98 mm.
• Mniejsza średnica wału: 118 mm.
• Prędkość: 2,5 m/min.

Zestaw zawiera:

• Standardowe rolki gnące – przystosowane do różnych profili i rur.
• Ruchomy pedał nożny z wyłącznikiem awaryjnym do sterowania obrotami lewo/prawo.
• Rolki prostujące – umożliwiają precyzyjne formowanie materiału.
• Podstawa – stabilna konstrukcja umożliwiająca montaż urządzenia.

Giętarka ręczna pierścieniowa Metallkraft PRM 10 E to solidne i wszechstronne urządzenie, które doskonale sprawdzi się w warsztatach i zakładach produkcyjnych. Dzięki napędowi silnikowemu, pracy w pionie i poziomie oraz szerokim możliwościom regulacji, jest idealnym rozwiązaniem do precyzyjnego gięcia rur i profili.
