Igła testowa INGUN HFS-819 303 090 A 20743 RV7-Z

Description

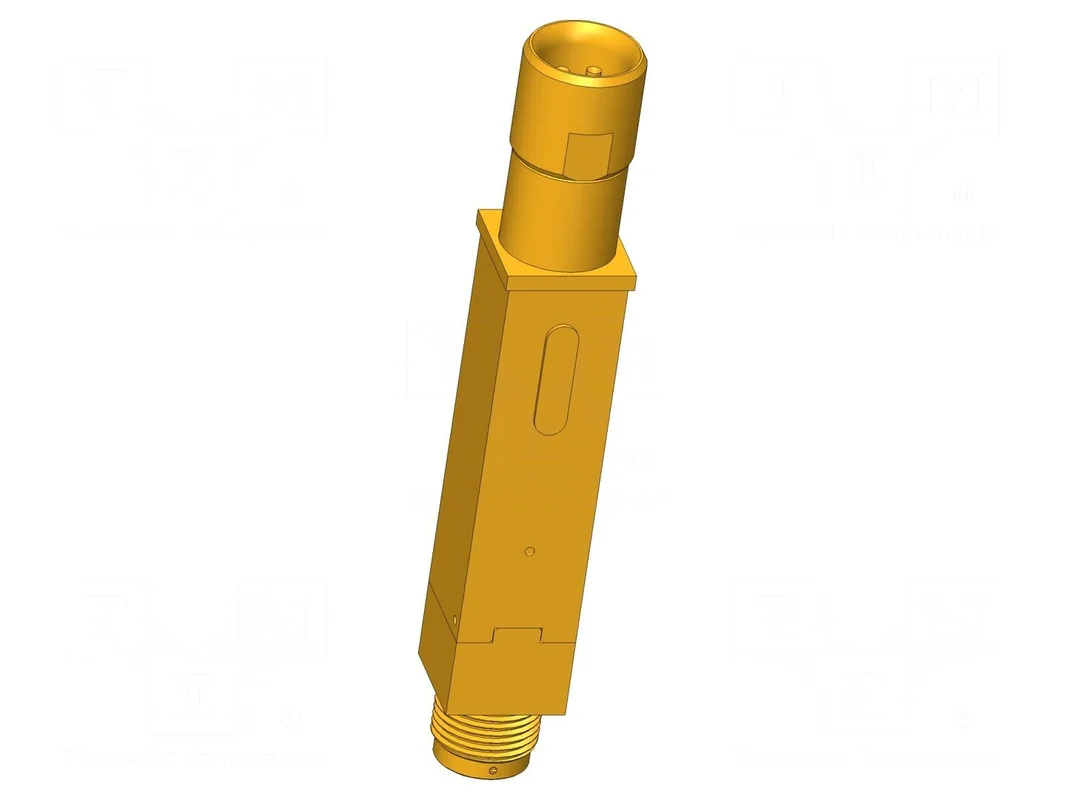

Igła testowa INGUN HFS-819

Igła testowa, ugięcie robocze 2mm, prąd znamionowy 3A

Igła testowa INGUN HFS-819 służy do realizacji połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja wykonana jest z miedzi berylowej (CuBe) ze złoconym pokryciem styku, co zapewnia właściwe parametry przewodzenia.

Urządzenie posiada ugięcie sprężyny robocze wynoszące 2mm oraz ugięcie maksymalne 3,7mm przy sile sprężyny 20,7N. Końcówka o średnicy 0,9mm posiada kształt odwróconego stożka (główka 43). Montaż odbywa się metodą wkręcaną, co umożliwia pewne osadzenie w gnieździe pomiarowym.

Parametry techniczne obejmują impedancję 100Ω oraz wytrzymałość dielektryczną 1,2kV. Całkowita długość elementu wynosi 48,9mm, a średnica kołnierza to 7,5mm. Igła jest przeznaczona do pracy w środowisku o temperaturze z zakresu od -40°C do 80°C.
