Nóż tokarski składany A20Q-MCLNR12 95º Płytka CN..1204.. Pafana

Description

Nóż tokarski składany A20Q-MCLNR12 95° pod płytkę CN..1204..

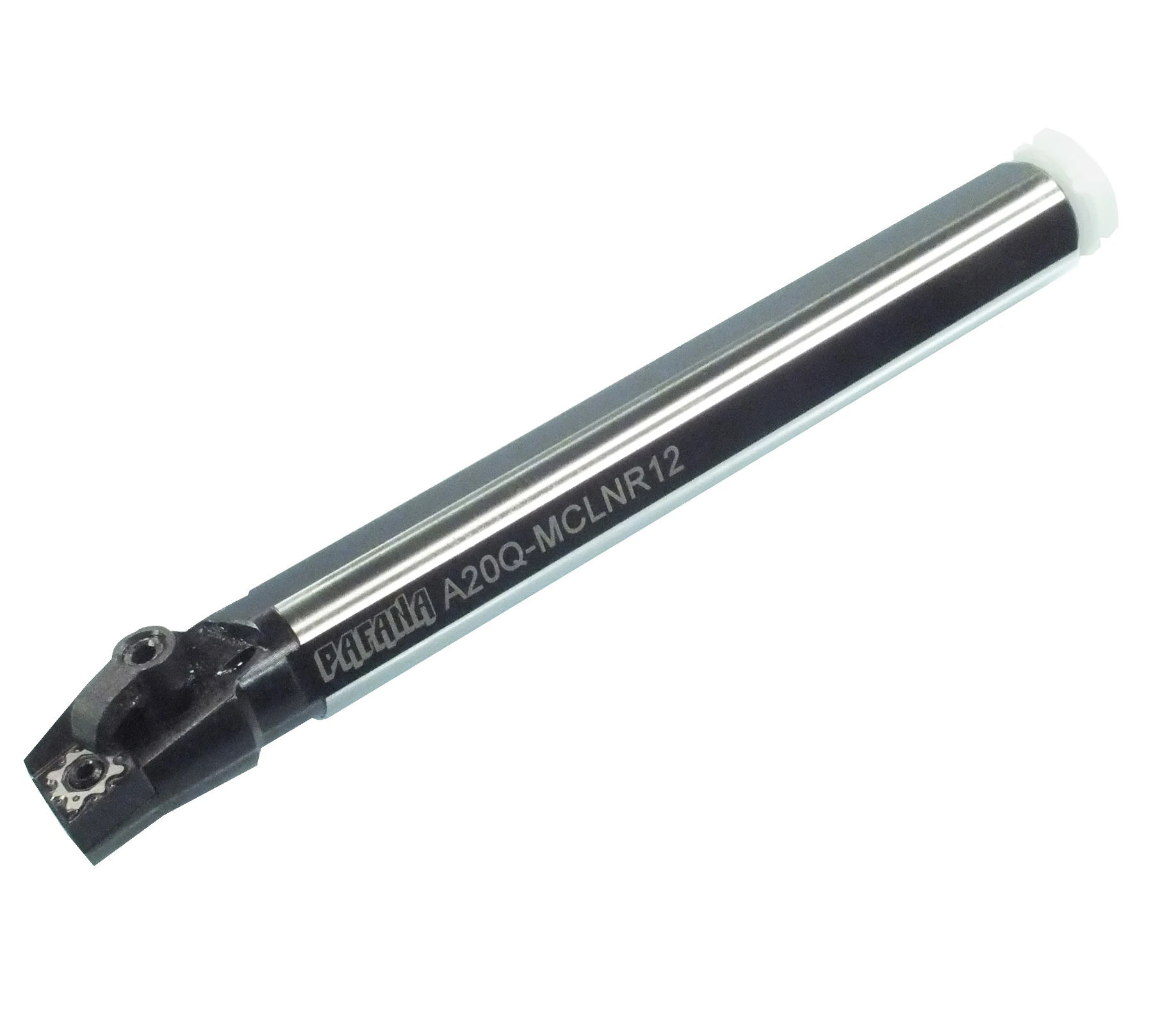

Wytaczak A20Q-MCLNR12 to oprawka do toczenia wewnętrznego (wytaczania), zaprojektowana pod popularne płytki CN..1204.. (np. CNMG 1204…). Dzięki minimalnej średnicy otworu Dmin 28 mm narzędzie dobrze sprawdza się przy obróbce detali z większymi otworami, gdzie liczy się stabilność ostrza i powtarzalny efekt po wymianie płytki. Kąt przystawienia 95° ułatwia prowadzenie narzędzia i kontrolę skrawania.

System „M” – ujemna geometria i mocowanie bez luzów

Oprawka pracuje w systemie „M” (ujemna geometria). Stosowane są dwustronne płytki wymienne o kącie przyłożenia 0°, mocowane:

• kołkiem na powierzchni otworu cylindrycznego,
• oraz dociskiem z góry na powierzchni natarcia.

Przekłada się to na:

• wysoką sztywność i stabilność zamocowania płytki,
• bardzo wysoką powtarzalność położenia ostrza po wymianie,
• brak luźnych elementów mocujących, co ogranicza drgania i poprawia przewidywalność obróbki.

Zastosowanie

• wytaczanie / toczenie wewnętrzne otworów od Dmin 28 mm,
• praca zgrubna i wykończeniowa tam, gdzie ważna jest stabilność i pewne mocowanie płytki,
• płytki CN..1204.. (dwustronne, negatywne).

Dane techniczne

• Oznaczenie: A20Q-MCLNR12
• Kąt przystawienia: 95°
• Minimalna średnica otworu: Dmin 28 mm
• Średnica trzpienia: d (g7) 20 mm
• Długość całkowita: L 180 mm
• Wymiar: F 13 mm
• Wymiar: E 25 mm
• Wymiar: H 40 mm
• Płytka: CN..1204.. (np. CNMG1204…)
