Nóż tokarski składany CSSPR 2020-12 45º Płytka SP..1203 Pafana

Description

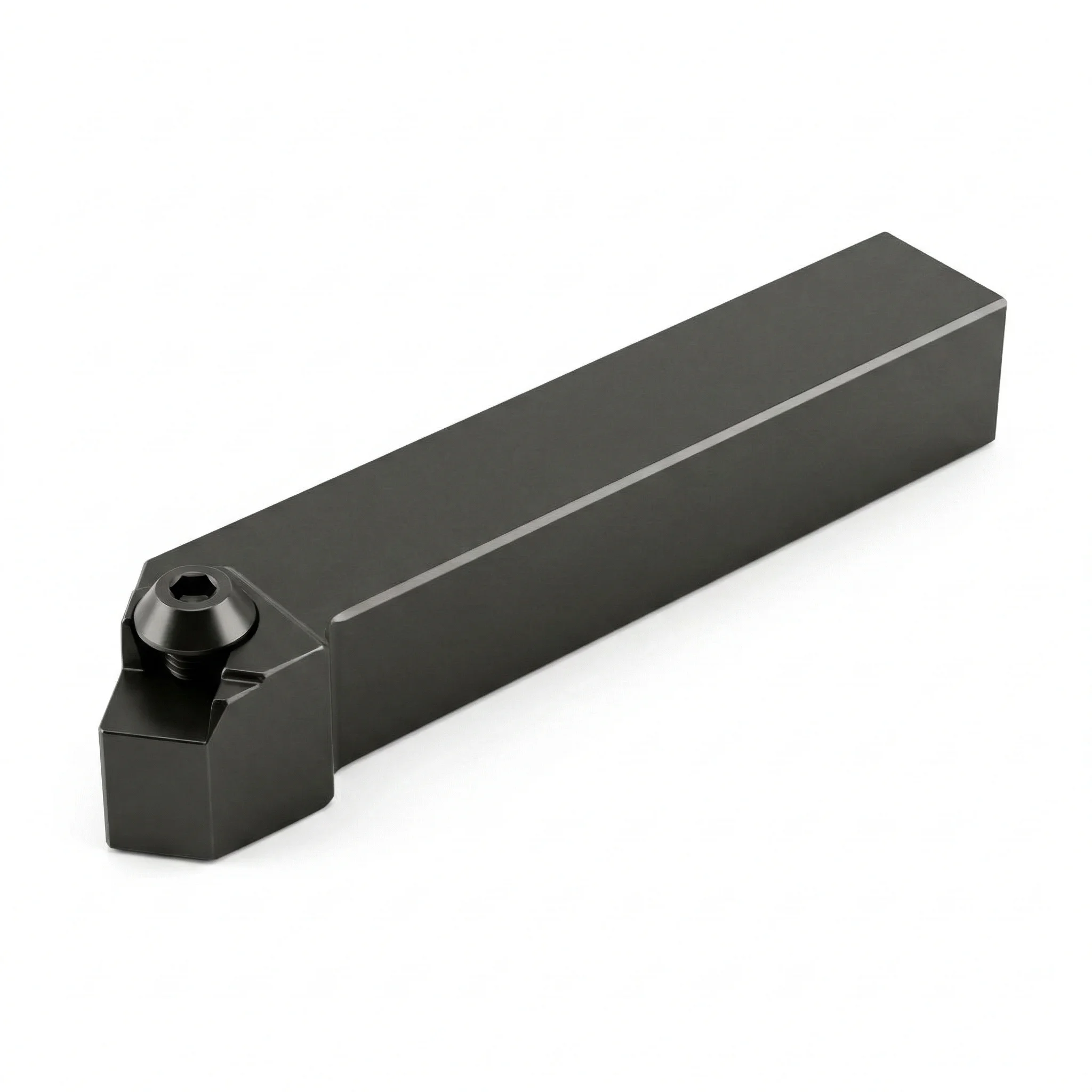

Nóż tokarski składany CSSPR 2020-12 45° pod płytkę SP..1203

Oprawka CSSPR 2020-12 to składany nóż tokarski do toczenia, zaprojektowany pod popularny system „C”. Kąt przystawienia 45° ułatwia stabilne prowadzenie noża przy toczeniu zewnętrznym, a składana konstrukcja przyspiesza obsługę narzędzia przy wymianie płytki.

System „C” – jedna oprawka, różne geometrie obróbki

System „C” pozwala pracować na płytkach o geometrii dodatniej lub ujemnej, dzięki czemu łatwo dopasować narzędzie do zadania:

• zgrubnie (częściej geometria ujemna),
• wykończeniowo (częściej geometria dodatnia),
• do powierzchni zewnętrznych oraz – przy geometrii dodatniej – także do obróbki otworów (zależnie od dobranej płytki i warunków).

Mocowanie płytki – pewne trzymanie i powtarzalność

Płytki w systemie „C” są mocowane na powierzchni natarcia śrubą, która dociska płytkę poprzez nakładany łamacz wióra z węglika spiekanego. W praktyce daje to:

• łatwą wymianę płytki i dobrą powtarzalność położenia ostrza po wymianie,
• możliwość regulacji położenia krawędzi łamacza wióra (pomocne przy kontroli wióra),
• stabilne mocowanie przy typowych zastosowaniach tokarskich.

Wymiary i parametry techniczne

• Model: CSSPR 2020-12

• Kąt przystawienia: 45°

• Wymiary trzonka: H 20 mm, B 20 mm

• Długość całkowita: L 125 mm

• Wymiary: F 25 mm, E 26 mm

• Kąty: λs 0°, γo +5°

• Płytka:SP..1203rr
