Nóż tokarski składany S12M-SCLCR-09 95º Płytka CC..09T3 Pafana

Description

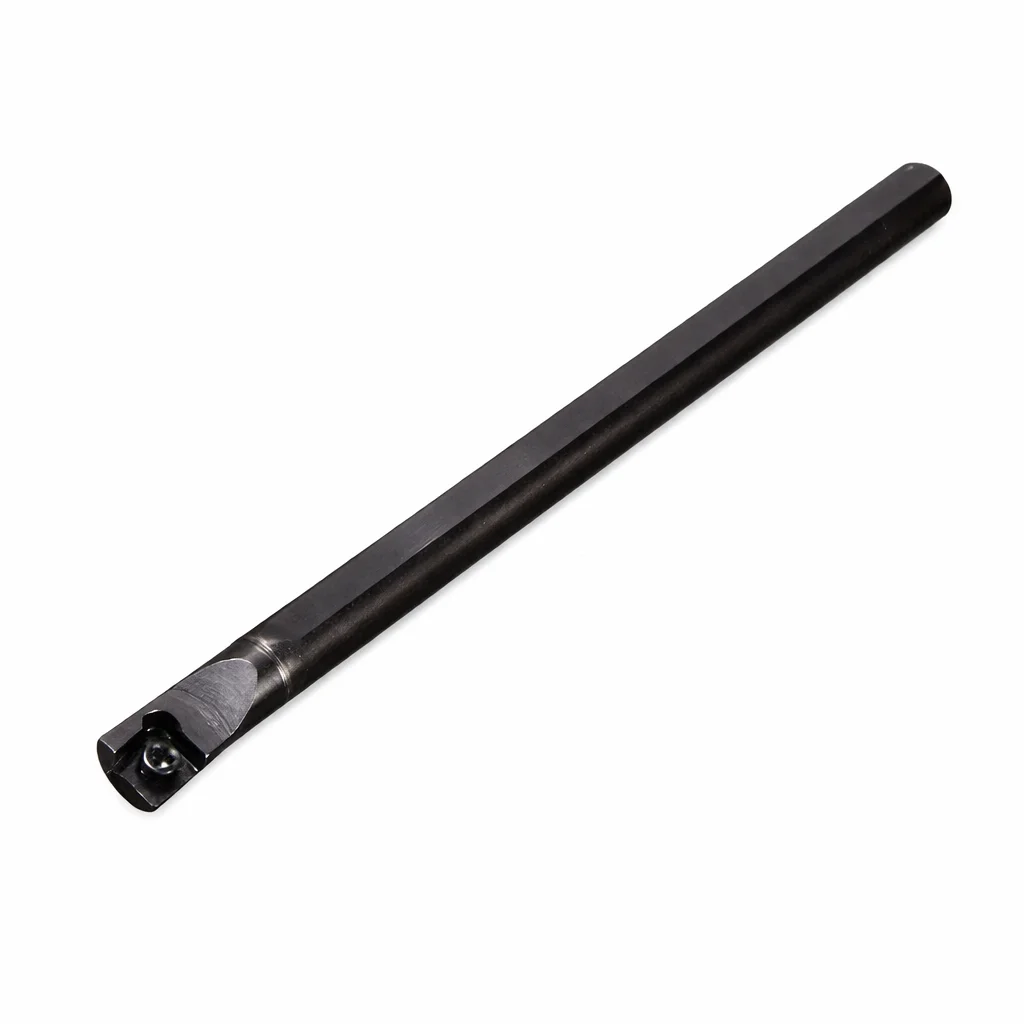

Nóż tokarski składany PAFANA S12M-SCLCR-09 95° – pod płytkę CC..09T3

PAFANA S12M-SCLCR-09 to nóż tokarski składany do toczenia wewnętrznego (wytaczak prawy) w popularnym systemie mocowania płytek „S”. To rozwiązanie wybierane do pracy w otworach, gdy liczy się pewne mocowanie płytki, stabilne prowadzenie ostrza i powtarzalność po wymianie. Dzięki systemowi „S” płytka jest osadzona stabilnie i mocowana śrubą, co ułatwia serwis i przyspiesza przygotowanie narzędzia do pracy.

System „S” – sprawdzony standard w toczeniu

• System mocowania płytek: „S” – prosty i bardzo rozpowszechniony.
• Płytki wymienne jednostronne mocowane na powierzchni otworu stożkowo-łukowego.
• Mocowanie śrubą z łbem stożkowym – niezawodne i łatwe w obsłudze.
• Bardzo dobra powtarzalność położenia ostrza – mniej korekt po wymianie płytki.
• Możliwość stosowania płytek o małych wymiarach – ważne przy precyzyjnej obróbce otworów.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
• Szczególnie polecany do obróbki wykończeniowej otworów, ale może pracować także w lżejszej obróbce zgrubnej (zależnie od parametrów i gatunku płytki).
• Praca od średnicy: Dmin 17 mm.

Wymiary i parametry techniczne

• Oznaczenie: S12M-SCLCR-09
• Kąt: 95°
• Dmin: 17 mm
• d: 12 mm
• L: 150 mm
• F: 9 mm
• E: 19 mm
• λs: −11°
• γo: 0°
• Płytka: CC..09T3 / CC..09T3rr
