Description

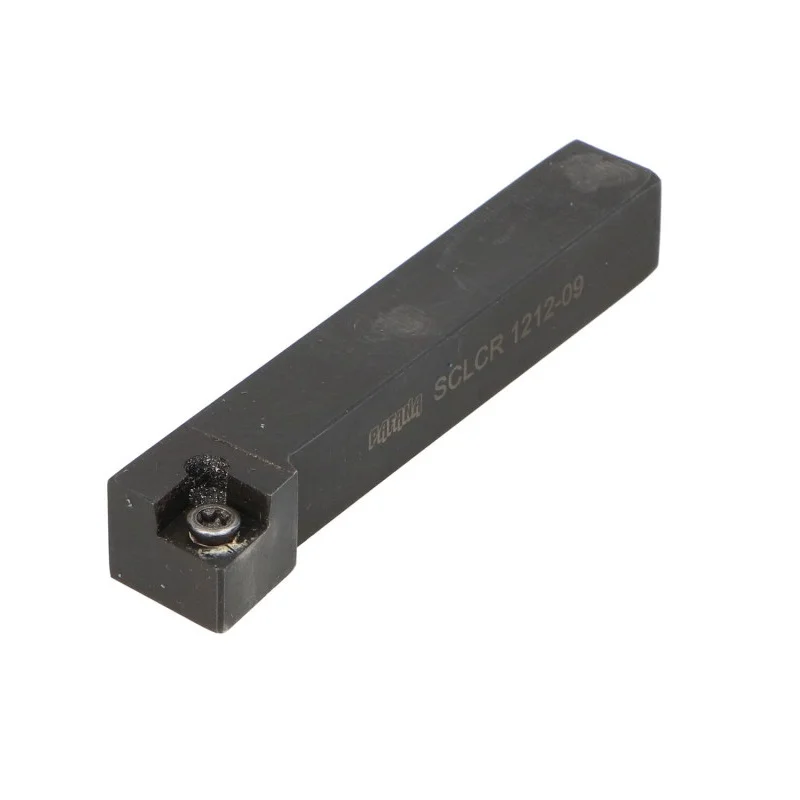

Nóż tokarski składany PAFANA SCLCR 1212-09 95° pod płytkę CC..09T3
PAFANA SCLCR 1212-09 to solidna oprawka do toczenia zewnętrznego z wymienną płytką w popularnym systemie mocowania „S”. Trzonek 12×12 mm daje dobrą sztywność, a kąt przystawienia 95° ułatwia stabilne prowadzenie narzędzia przy toczeniu wzdłużnym oraz pracy blisko stopni i krawędzi.
System „S” – szybka wymiana i pewne trzymanie płytki
W tym nożu zastosowano standard „S”, czyli:
- jednostronne płytki wymienne mocowane na powierzchni otworu stożkowo-łukowego,
- docisk realizowany śrubą z łbem stożkowym,
- wysoka niezawodność i prosta obsługa w warsztacie,
- bardzo dobra powtarzalność położenia ostrza po wymianie płytki,
- możliwość stosowania płytek o mniejszych gabarytach – bez utraty stabilności.
Geometria noża jest „zerowa”: λs = 0° oraz γo = 0°, co sprzyja przewidywalnej pracy i stabilnemu skrawaniu (dobór właściwej płytki i parametrów zależy od materiału).
Gdzie sprawdzi się najlepiej
Ten typ oprawki jest najczęściej wybierany do:
- obróbki wykończeniowej powierzchni zewnętrznych,
- obróbki otworów (szczególnie przy mniejszych średnicach – zależnie od dostępu),
- prac, w których liczy się powtarzalny wymiar i szybka wymiana ostrza,
- zastosowań także zgrubnych (w praktyce – po doborze odpowiedniej płytki i posuwu).
Dane techniczne
- Oznaczenie: SCLCR 1212-09
- Kąt przystawienia: 95°
- Trzonek: H = 12 mm, B = 12 mm
- Długość całkowita: L = 80 mm
- Wymiary robocze: F = 16 mm, E = 14 mm
- Kąty: λs = 0°, γo = 0°
- Typ płytki: CC..09T3.. (np. CCMT 09T3.. – zgodnie z tabelą producenta/standardem ISO)
