Oscyloskop: cyfrowy GW INSTEK GDS-2202A

Description

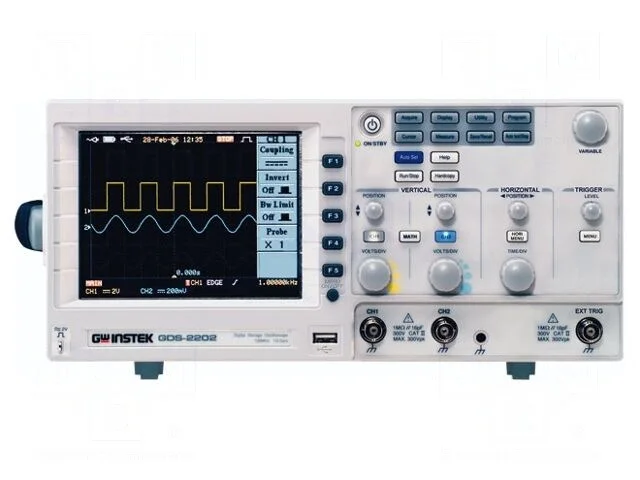

Oscyloskop cyfrowy GW INSTEK GDS-2202A

Oscyloskop 200MHz, 2 kanały, próbkowanie 2Gsps, wyświetlacz LCD 8″

Oscyloskop cyfrowy typu DSO marki GW INSTEK oferuje pasmo przenoszenia 200MHz oraz dwa kanały pomiarowe. Przyrząd charakteryzuje się rozdzielczością pionową 8-bit, impedancją wejściową 1MΩ/16pF oraz czasem narastania wynoszącym ≤1,7ns. Zakres podstawy czasu mieści się w przedziale od 1ns/dz do 100s/dz, przy czułości wejściowej od 1mV/dz do 10V/dz.

Urządzenie wykorzystuje próbkowanie 2Gsps w czasie rzeczywistym oraz 100Gsps w czasie ekwiwalentnym przy długości rekordu pamięci 2Mpts. Wyposażone jest w 8-calowy wyświetlacz LCD oraz zaawansowane funkcje matematyczne obejmujące dodawanie, odejmowanie, mnożenie, dzielenie i szybką transformatę Fouriera (FFT). Instrument obsługuje tryby pracy X-Y oraz ROLL, a także oferuje automatyczny pomiar parametrów i funkcję automatycznego ustawiania parametrów wyświetlania.

Obsługa sygnałów wyzwalania obejmuje zbocza narastające i opadające, szerokość impulsu oraz tryb naprzemienny, z możliwością ustawienia wyzwalania w trybach automatycznym, normalnym lub pojedynczym. Interfejs komunikacyjny obejmuje złącza RS232 oraz USB, z opcjonalnym wsparciem dla Ethernet i GPIB. Zasilanie urządzenia odbywa się w zakresie napięć 100…240V AC. Wymiary fizyczne oscyloskopu to 380x220x145mm.

W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1. Oprogramowanie jest dołączone do zestawu.
