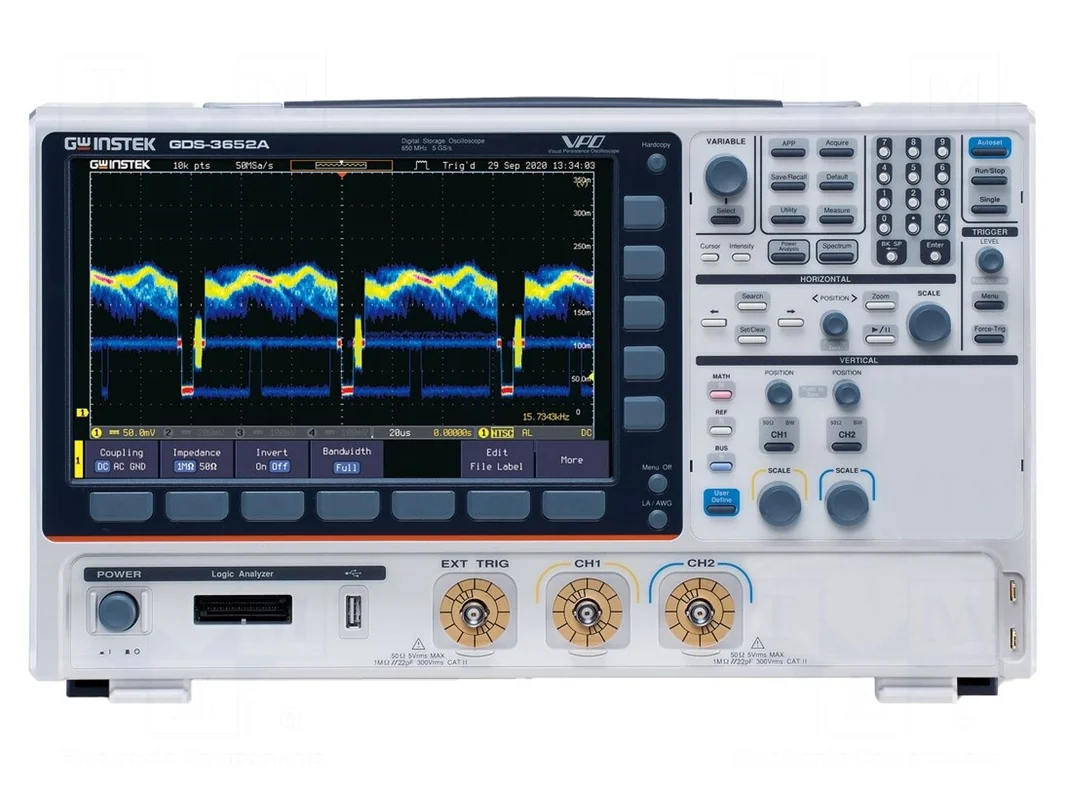

Oscyloskop cyfrowy GW INSTEK GDS-3652A

Oscyloskop cyfrowy 650MHz, 2 kanały, próbkowanie 5Gsps

Oscyloskop cyfrowy GW INSTEK GDS-3652A oferuje pasmo przenoszenia 650MHz oraz dwa kanały pomiarowe. Urządzenie charakteryzuje się szybkością próbkowania na poziomie 5Gsps oraz długością rekordu pamięci wynoszącą 200Mpts na kanał. Rozdzielczość pionowa oscyloskopu wynosi 8 bitów, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz. Podstawa czasu jest regulowana w przedziale od 1 do 1000s/dz, przy impedancji wejściowej 1MΩ/22pF.

Przyrząd wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 10,2 cala i rozdzielczości 800×480 pikseli. Obsługuje on rozbudowane funkcje wyzwalania, w tym tryby automatyczne, normalne, pojedyncze oraz zaawansowane opcje takie jak wyzwalanie magistralą, sygnałem wideo, szerokością impulsu czy timeoutem. Użytkownik ma dostęp do funkcji matematycznych obejmujących dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT, a także możliwość podziału ekranu.

Urządzenie posiada interfejsy komunikacyjne Ethernet, RS232, USB oraz VGA. Maksymalne napięcie wejściowe wynosi 300V, przy sprzężeniu wejścia AC, DC lub GND. Całość zamknięta jest w obudowie o wymiarach 420x253x113,8mm, przystosowanej do zasilania sieciowego w zakresie 100…240V AC. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 10:1.
