Oscyloskop: cyfrowy GW INSTEK MDO-2302AG

Description

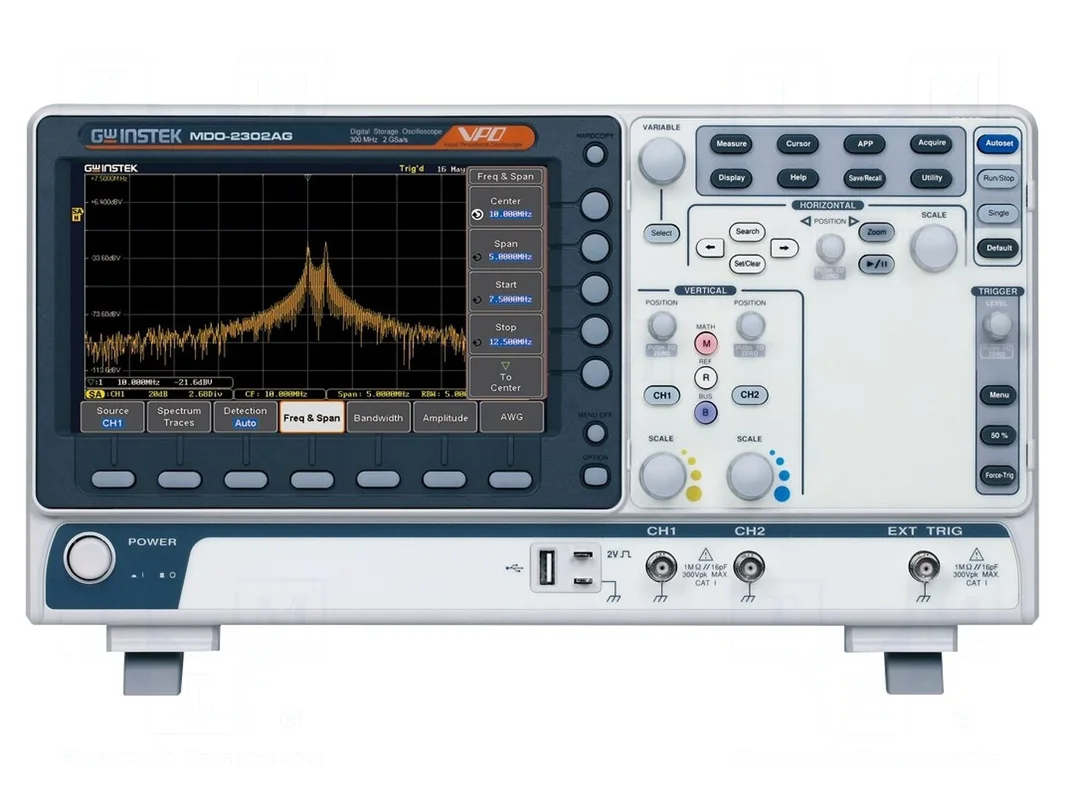

Oscyloskop cyfrowy GW INSTEK MDO-2302AG

Oscyloskop cyfrowy 300MHz, 2 kanały, próbkowanie 2Gsps

Cyfrowy oscyloskop MDO z dwoma kanałami wejściowymi oferuje pasmo przenoszenia 300MHz oraz maksymalne próbkowanie w czasie rzeczywistym na poziomie 2Gsps. Urządzenie charakteryzuje się czasem narastania poniżej 1,17ns, rozdzielczością pionową 8 bitów oraz głębokością rekordu pamięci 20Mpts na kanał. Impedancja wejściowa wynosi 1MΩ/16pF przy maksymalnym napięciu wejściowym 300V. Czułość wejściowa regulowana jest w zakresie od 1mV/dz do 10V/dz, natomiast podstawa czasu mieści się w przedziale 1ns do 100s/dz.

Przyrząd wyposażono w 8-calowy wyświetlacz LCD TFT o rozdzielczości 800×480 pikseli. Urządzenie posiada wbudowany analizator widma oraz generator arbitralny, a także obsługuje funkcje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT. Dostępne tryby wyzwalania obejmują m.in. zbocze narastające i opadające, sygnał video, impuls runt, glitch oraz dekodowanie magistral I2C, SPI, UART, CAN i LIN. Opcje łączności zapewniają porty LAN, USB 2.0 host, USB device oraz interfejs Go/NoGo BNC.

Wymiary obudowy wynoszą 384x208x127,3mm, a zasilanie realizowane jest w zakresie 100-240V AC. W zestawie: kabel zasilający, przewód BNC-BNC x2, przewody pomiarowe, przewody pomiarowe z krokodylkami, sonda oscyloskopowa (1 na kanał).
