Oscyloskop: cyfrowy OWON FDS1102A

Description

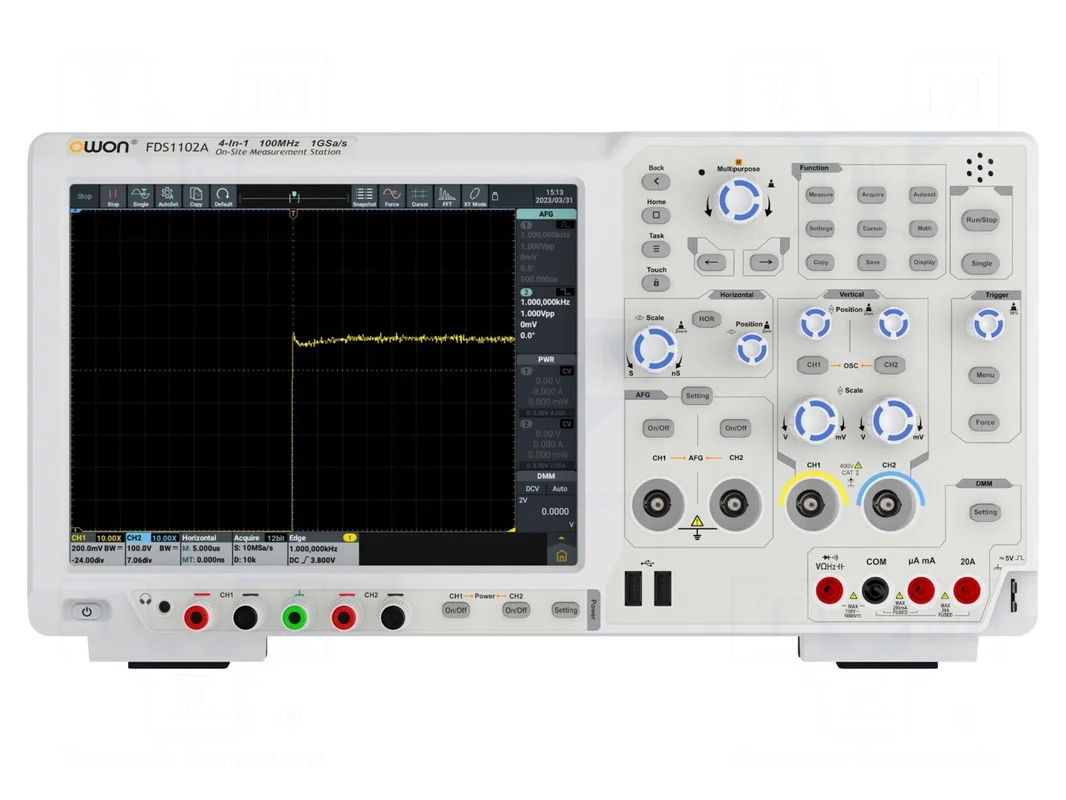

Oscyloskop cyfrowy OWON FDS1102A

Oscyloskop 100MHz, 2 kanały, próbkowanie 1Gsps, 10Mpts

Oscyloskop cyfrowy OWON FDS1102A charakteryzuje się pasmem 100MHz oraz szybkością próbkowania 1Gsps. Urządzenie oferuje dwa kanały pomiarowe z rozdzielczością pionową 14 bitów oraz czasem narastania poniżej 3,5ns. Parametry wejściowe obejmują impedancję 1MΩ/15pF, czułość w zakresie od 1mV/dz do 10V/dz oraz maksymalne napięcie wejściowe 300V z wybieranym sprzężeniem AC, DC lub GND. Wyniki prezentowane są na dotykowym wyświetlaczu LCD TFT o przekątnej 10,4 cala i rozdzielczości 1024×768 pikseli.

Przyrząd został wyposażony w zaawansowane funkcje matematyczne, w tym operacje dodawania, odejmowania, mnożenia, dzielenia, funkcję FFT oraz pomiary kursorowe. Bogate opcje wyzwalania obejmują m.in. zbocza, impulsy, sygnały video oraz protokoły komunikacyjne, takie jak CAN, I2C, LIN czy RS232. Urządzenie posiada wbudowany generator funkcyjny, multimetr oraz zasilacz z wyjściami 15V DC / 3A. Pamięć pozwala na przechowywanie 100 ustawień pomiarowych, a komunikację z otoczeniem zapewniają złącza HDMI, RJ45 oraz USB.

Zasilanie oscyloskopu odbywa się w zakresie 100…240V AC przy poborze mocy 30W. Całość zamknięto w obudowie o wymiarach 421x221x115mm. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, przewód pomiarowy BNC-krokodylki, przewody pomiarowe (2 szt.), sonda oscyloskopowa (jedna na kanał) oraz stroik.
