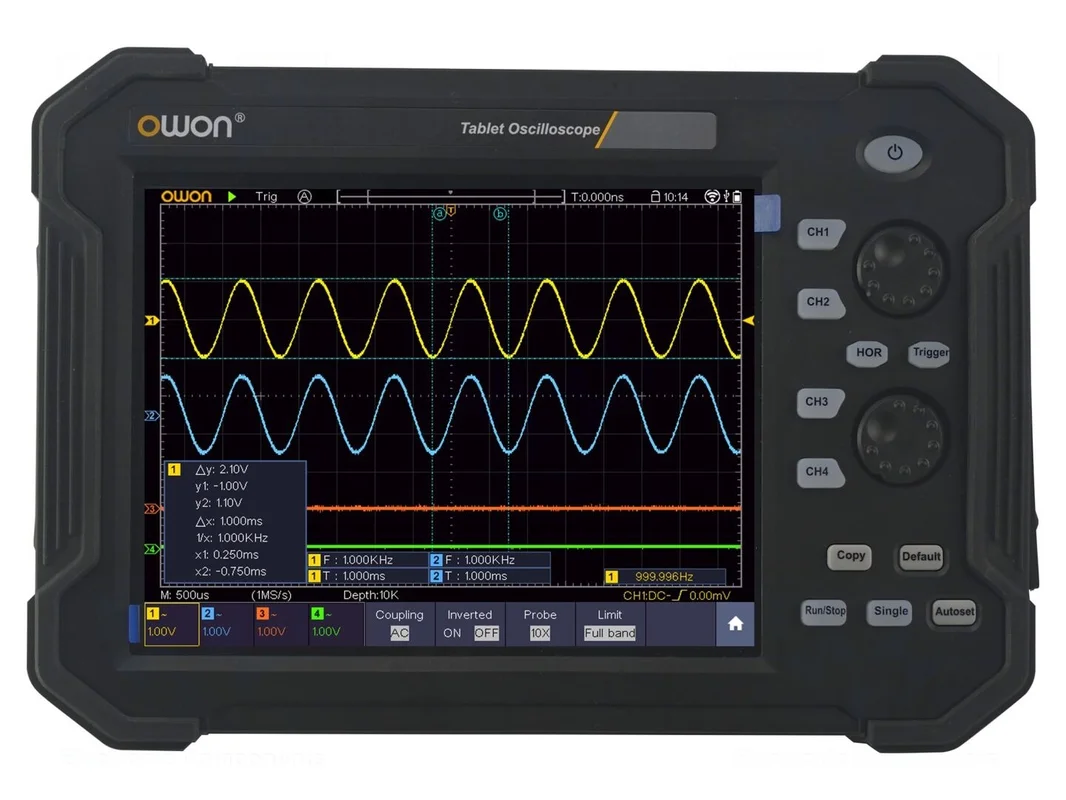

Oscyloskop ręczny OWON TAO3104

Oscyloskop 100MHz, 4 kanały, próbkowanie 1Gsps, LCD 8″

Oscyloskop ręczny OWON TAO3104 oferuje pasmo przenoszenia 100MHz oraz cztery kanały pomiarowe. Urządzenie charakteryzuje się rozdzielczością pionową 8 bitów, czasem narastania poniżej 3,5ns oraz szybkością próbkowania na poziomie 1Gsps. Długość rekordu pamięci wynosi 40Mpts, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz. Sprzęt obsługuje sprzężenie wejścia AC, DC oraz GND przy impedancji wejściowej 1MΩ/15pF.

Obsługa urządzenia odbywa się za pomocą dotykowego wyświetlacza LCD TFT o przekątnej 8 cali i rozdzielczości 800×600 pikseli. Przyrząd posiada zaawansowane funkcje matematyczne, w tym dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także opcje dekodowania protokołów szeregowych i zaawansowane wyzwalanie, m.in. CAN, I2C, SPI oraz RS232/UART. Dostępne źródła wyzwalania obejmują wszystkie cztery kanały, a tryby pracy to automatyczny, normalny oraz pojedynczy.

Zasilanie zapewnia akumulator Li-Ion 7,4V o pojemności 8000mAh. Interfejs komunikacyjny obejmuje złącza LAN, USB Host oraz USB Device, a oprogramowanie wspiera standard LabVIEW. Wymiary jednostki wynoszą 270x191x48mm. W zestawie: adapter AC, adapter BNC, kabel USB micro, kabel zasilający, moduł rozszerzający, regulacja sondy, cztery sondy oscyloskopowe oraz uchwyt montażowy.
