Pryzma magnetyczna 60x73x100mm NOGA

Description

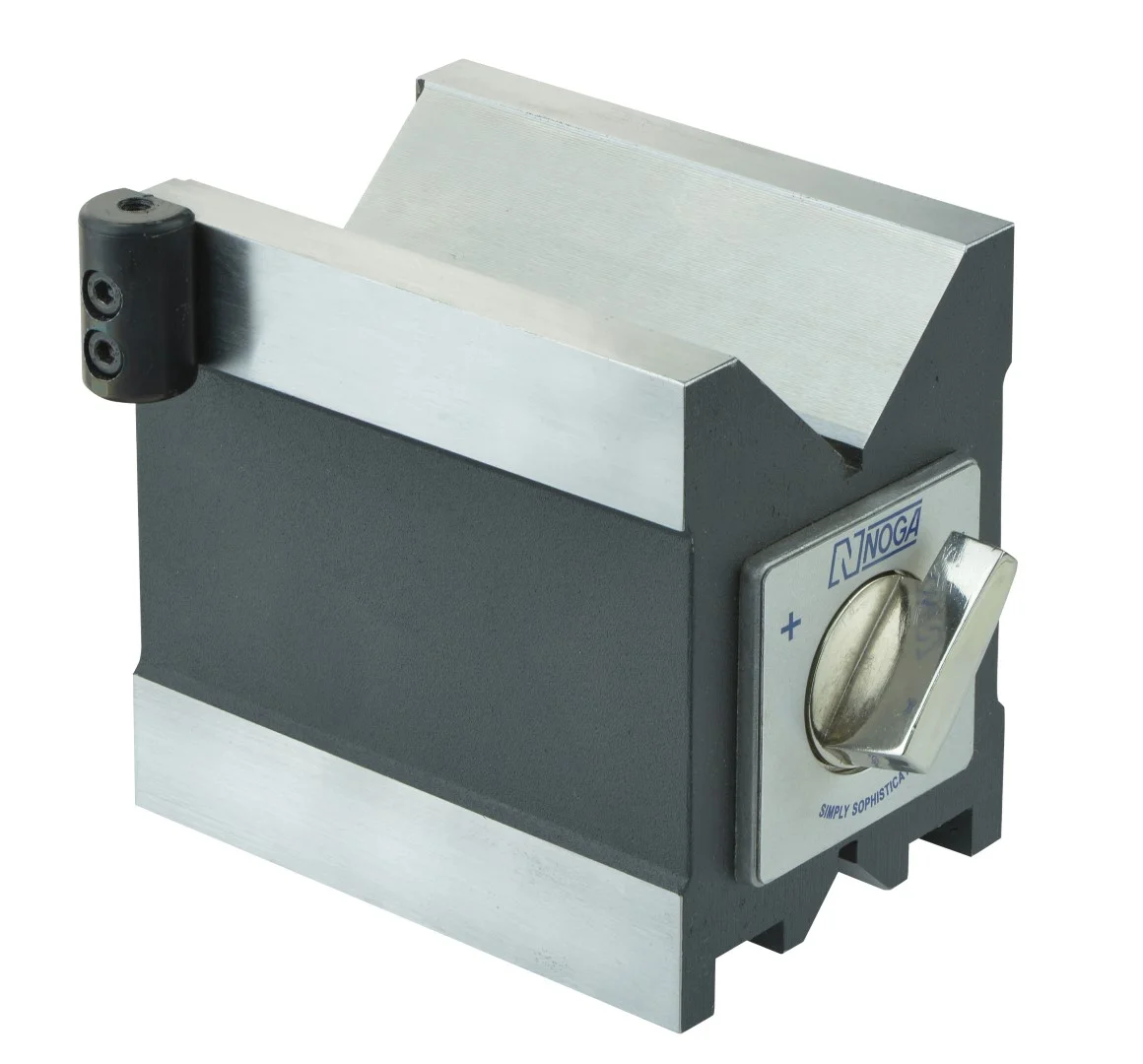

Pryzma magnetyczna NOGA VB1002 Heavy Duty V 60×73×100mm (ON/OFF, Int. M5)

NOGA VB1002 to wzmocniona pryzma magnetyczna typu V-block do stabilnego mocowania elementów okrągłych podczas pomiarów i prac kontrolnych. Dwa precyzyjne rowki V pomagają ustawić detal powtarzalnie, a magnes sterowany pokrętłem ON/OFF pozwala szybko zablokować lub zwolnić materiał bez dodatkowych zacisków. Model VB1002 ma większą długość (100 mm), co ułatwia pracę z dłuższymi elementami i poprawia podparcie.

Najważniejsze zalety

• Dwa precyzyjne V – pewne pozycjonowanie wałków i tulei podczas kontroli.
• Przełącznik ON/OFF – wygodne włączanie i wyłączanie magnesu pokrętłem.
• Precyzyjne powierzchnie robocze – dokładność i powtarzalność ustawień.
• Kompatybilność z uchwytami NOGA NF i PH – konstrukcja wspiera pracę z osprzętem NOGA.
• Złącze Int. M5 – przygotowane miejsce do montażu uchwytów NF/PH.
• Do prac kontrolnych – sprawdza się na stanowisku pomiarowym i w kontroli jakości.

Zastosowanie

• mocowanie elementów okrągłych do pomiarów bicia i odchyłek,
• szybkie ustawianie detali pod czujnik zegarowy,
• prace kontrolne na stole warsztatowym lub płycie pomiarowej.

Dane techniczne

• Wymiary (szer. × wys. × dł.): 60 × 73 × 100 mm
• Wydajność mocowania: 8 – 52 mm
• Waga: 2,5 kg
• Złącze do uchwytów: Int. M5
• Opcjonalne uchwyty: NF i PH
