Sonda: do oscyloskopu CAL TEST CT4565

Description

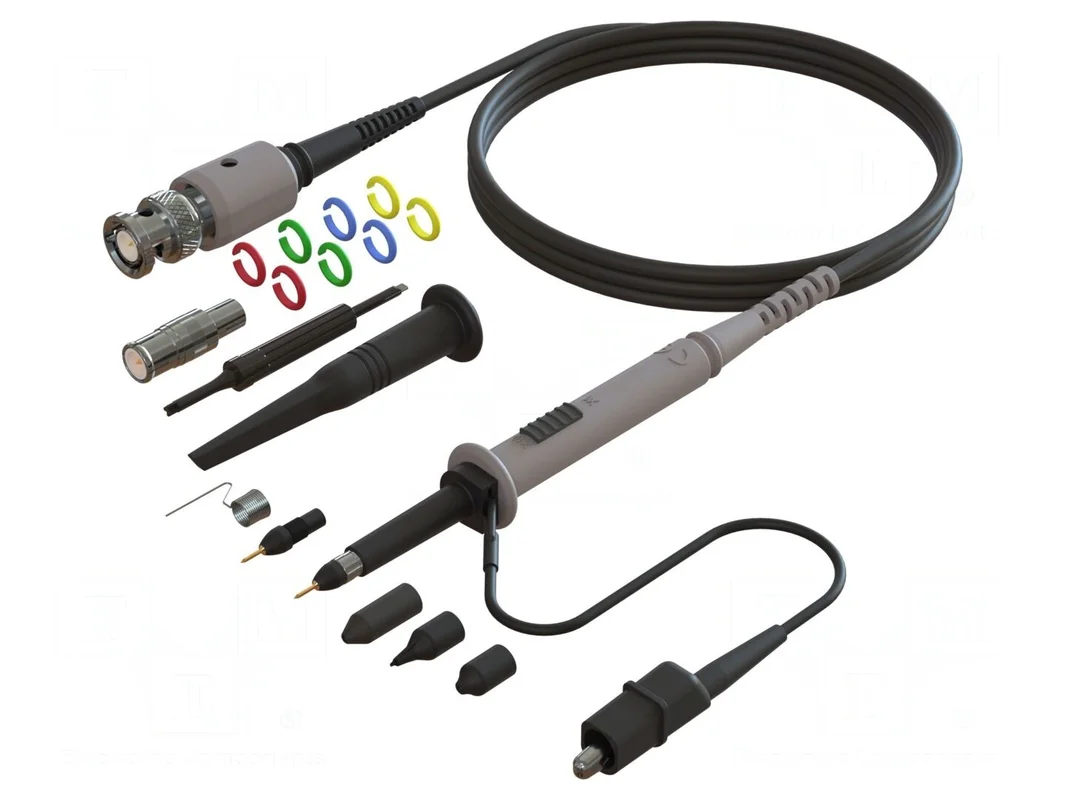

Sonda oscyloskopowa CAL TEST CT4565

Sonda oscyloskopowa pasywna 1:1/10:1, pasmo 25/350MHz

Sonda pasywna do oscyloskopu charakteryzuje się przełączanym tłumieniem w stosunku 1:1 oraz 10:1. Urządzenie obsługuje pasmo przenoszenia na poziomie 25MHz dla tłumienia 1:1 oraz 350MHz przy tłumieniu 10:1. Maksymalne napięcie wejściowe sondy wynosi 500V, a całość jest zgodna z normą bezpieczeństwa CAT II 500V.

Parametry wejściowe różnią się w zależności od wybranego trybu pracy. Dla tłumienia 1:1 impedancja wejściowa wynosi 1MΩ przy pojemności 45pF, natomiast dla tłumienia 10:1 parametry te wynoszą 10MΩ oraz 12pF. Czas narastania sygnału wynosi odpowiednio 14ns dla trybu 1:1 oraz 1ns dla trybu 10:1.

Sonda posiada przewód o długości 1,2m oraz impedancję wyjściową 1MΩ. Zakres kompensacji urządzenia mieści się w przedziale 8…25pF. Praca sondy jest możliwa w temperaturze otoczenia od 0°C do 40°C.
